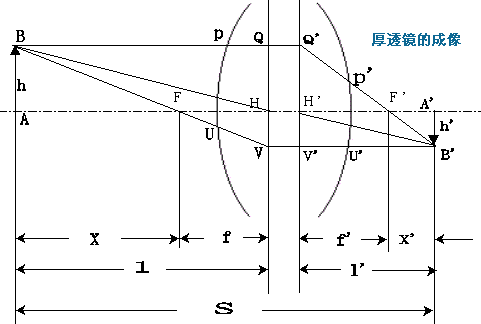

2．摄影镜头厚透镜的成像规律 　　摄影镜头的光学系统一般是由若干组透镜组成。每组透镜可能是一个单透镜，也可能是由两片或两片以上单片透镜互相胶合而成。但组成摄影镜头后共同起会聚作用。 　　由于摄影镜头和厚透镜沿主轴的厚度较大，因而不宜再依据薄透镜的成像规律。在几何光学中，研究光学系统的整体成像时，往往可略去光学系统的实际结构，而将其近似看作一厚透镜，以便简化作图。此厚透镜的前表面和后表面，分别表示该光学系统第一片透镜的前表面和最后一片透镜的后表面。 　　一束与光学系统主轴平行的光线，从左侧（即物方）进入该光学系统，经过各透镜的多次折射后，由该光学系统右侧（即像方）射出，并会聚于主轴上的一点，此会聚点即光学系统的像方焦点F′。同理，一束平行于主轴的光线，从像方经过该光学系统后，将会聚于物方主轴上的一点，此会聚点即该光学系统的物方焦点F。显然，位于物方空间无限远处的点光源，经过摄影镜头后，在像方焦平面处成像；位于物方焦平面的点光源，经摄影镜头后，在像方空间无限远处成像。如图所示： 　　从上图可以看出，自物方空间B点发出的与光学系统主轴平行的光线，从该光学系统前表面上的P点进入光学系统，经过多次折射后，于光学系统后表面上的P′点射向该光学系统的像方焦点F′。若把线段BP和F′P′分别延长，则两者相交于Q′点，过Q′点作垂直于光学系统主轴的平面（此面即该光学系统的像方主平面），此平面与主轴相交于该光学系统的像方主点H′。为便于分析和作图，一般假设物方发出的与光学系统主轴平行的光线，在进入该光学系统后，仍沿原方向前进，直至像方主平面处，才发出折射--射向像方焦点F′。
