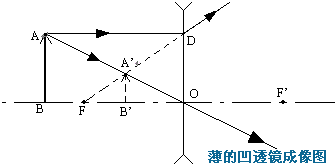

第三节　透镜的成像规律 　　 一个发光体或被照亮的物体，发射或反射出的光线，经过透镜折射之后，即可得到物体的像。实验证明：透镜的性质不同，物体离开透镜的距离不同，则所成之像也各不相同。 　　1．薄透镜的成像规律 　　当一束平行于主轴的光线通过薄透镜后，经过折射，会聚于主轴上的某一点，或好象自主轴上某一点发散而来，该会聚点或发散点，称为此薄透镜的焦点。位于凸透镜左方（或凹透镜左方）的焦点，称为该凸（或凹）透镜的物方焦点，并用字母F表示；位于凸透镜右方（或凹透镜左方）的焦点，称为该凸（或凹）透镜的像方焦点，并用字母F′表示。光心至焦点的距离称为该薄透镜的焦距。光心至物方焦点的距离称为薄透镜的物方焦距，用字母f表示；光心至像方焦点的距离称薄透镜的像方焦距，用字母f′表示。自光心至薄透镜左方被摄体之间的距离称为物距，用字母L表示；自光心至薄透镜所成影像之间的距离称为像距，用字母L′表示。 　　在薄透镜成像的时候，只要在物体上选几个有代表性的点，然后从各点引两条光线，经过透镜折射而得到相应的像点，再把各像点组合起来，便可以确定整个物体的影像的大小和位置。一般由光束会聚于一点，则形成实像；而由光束反向延长相交于一点，则形成虚像。实像必然与物体分别位于透镜的两侧，虚像则与物体处在透镜的同一侧。当然，有一种情况必须除外，即物体位于透镜的焦点上，因为形成平行光束而不能相交，所以既不能成实像也不能成虚像。 　　为了简便起见，一般用通过光心并垂直于主轴的直线来表示薄透镜。凸透镜用符号表示为 ，凹透镜用符号表示为 。 　　由实验可知，薄透镜在成像时具有以下规律： 　　（1）与主轴平行的光线自左方，向右经过凸（或凹）透镜折射后，通过像方焦点F′（或好似来自像方焦点F′）。 　　（2）自左方射向物方焦点F的光线，经过凸（或凹）透镜折射后，沿与主轴平行的方向向右前进。 　　（3）射向光心的光线，经过薄透镜后，其方向不变。 　　根据薄透镜的上述成像规律，可作出薄透镜对被摄物体的成像图。如图所示：   > 　　薄凸透镜成像图所示为位于物方焦点F左方的被摄物体AB，经薄凸透镜的成像图可以看出。图中A′B′为物体AB的影像。由于A′B′为光线实际会聚后所结成的影像，故为实像。 　　薄凹透镜成像图所示为位于像方焦点F′左方的物体经薄凹透镜的成像可以看出。图中A′B′并非光线实际会聚后所结成的影像，而是人眼自凹透镜右方观察时的感觉，故为虚像。
