1.数字感光原件外形结构

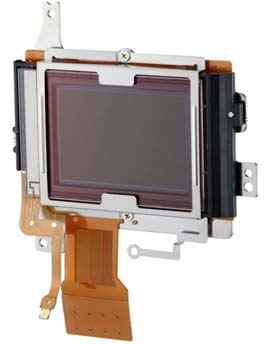

外形结构





分层结构

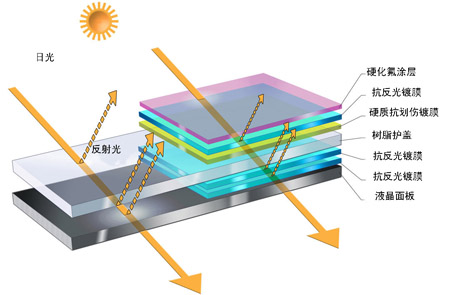

LCD分层结构图


　　2.光电子器件成像原理
　　数字感光元件最基本的功能就是进行光电转换，只有把光线转化为不同强度的电信号才能最终获得影像，感光元件上每一个像素，都是一个光电转换器件，因此了解感光元件的结构，就必须了解单个光电转换器件的工作原理。


光电转换示意图



　　如左图所示，当受光照射时，电子会很容易向耗尽层表面聚集，即相当于该区域是电子的“势阱”。“在各势阱内存放的电子数的多少，正比该区域入射光照度。于是景物投影像的光子的分布就变成了势阱中的电子数分布，并被存贮起来，从而起到了光电转换和电子存储的作用”。
　　感光元件微观结构


fujifilm CCD


　　截至2009年3月，Sony公司的感光元件制造技术已可以在35.9x24.0mm的面积上集成2460万像素，像素集成度之高，密度之大已经是几年前超乎想象的。自90年代发明微透镜技术以来，各个厂家的感光元件虽历经革新但基本结构还是没有太大变化。为了增加像素的排布密度和感光能力，都需要在每个像素上面增加微型的聚光透镜，因而就单个像素的微观结构来看，每个像素也组成了一个微镜头和感光点的分布关系。
